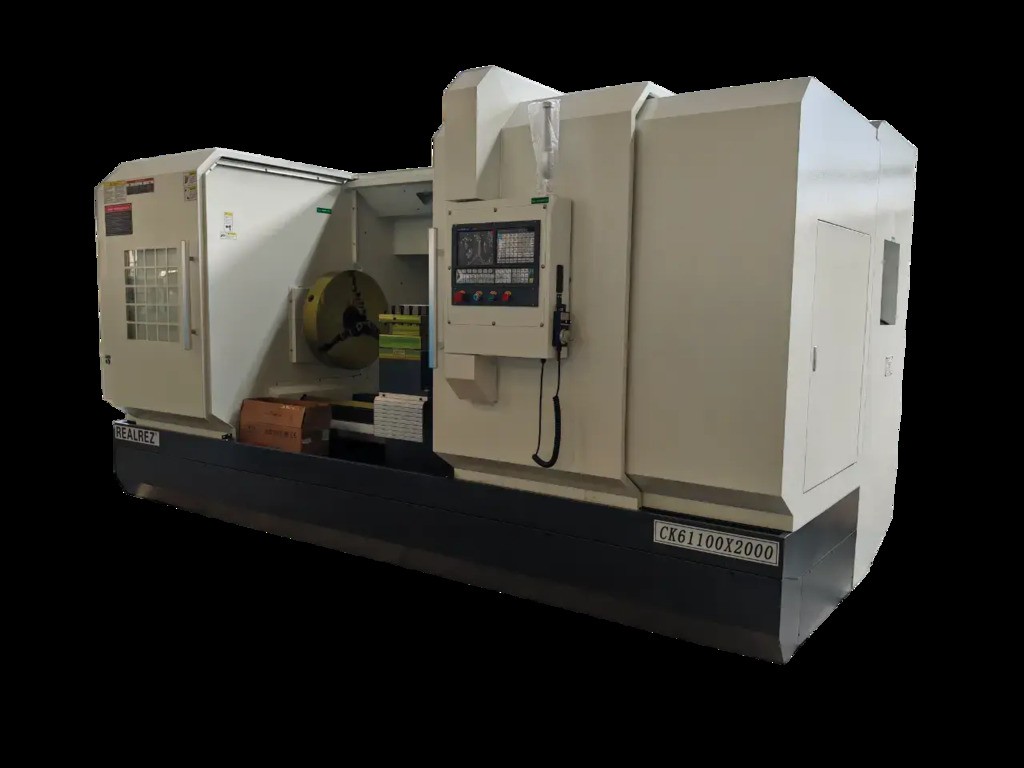

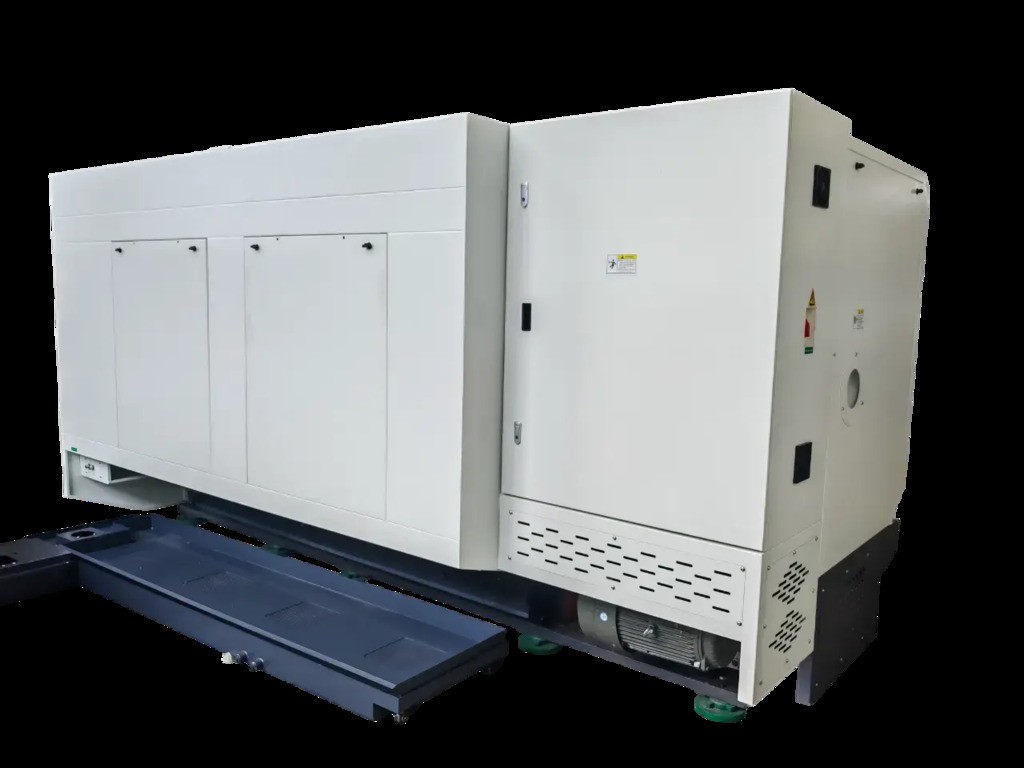

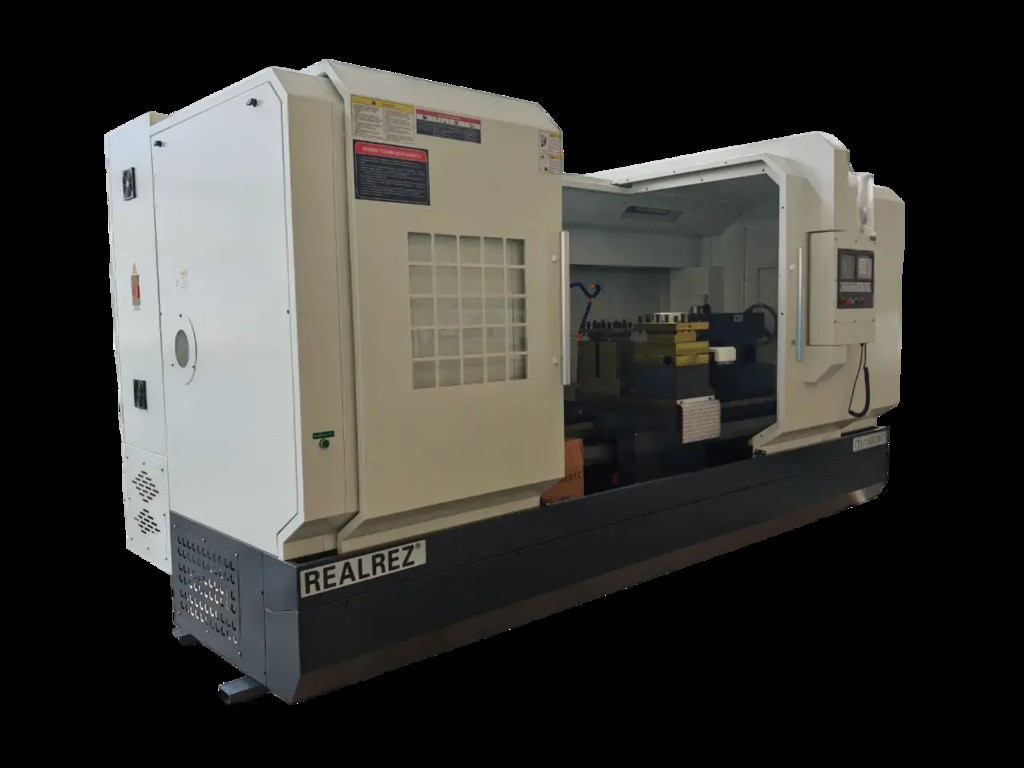

Токарный станок с ЧПУ Realrez CK 61100х2000 (GSK980TDC)
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Характеристика станка:
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Базовая комлектация включает:
- Стойка ЧПУ: GSK980TDC на русском языке
- Ручной токарный 3-х кулачковый патрон D=630 мм с калеными кулачками
- 4-позиционный поворотный резцедержатель (40х40)
- 2-а дополнительных резцедержателя (40х40 мм)
- Асинхронный двигатель мощностью 22,0 кВт
- 4-скоростная бесступенчатая коробка передач
- Направляющие скольжения
- Система охлаждения (подача жидкости осуществляется через револьверную головку)
- Ручная задняя бабка
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Конус шпинделя:
—
С11
Напряжение питания, В:
—
380В/50ц
Патрон:
—
Ручной, D=630мм
Мощность насоса СОЖ, кВт:
—
0,37
Отверстие шпинделя, мм:
—
105
Ускоренный ход по оси Х, мм/мин:
—
4000
Проходное отверстие шпинделя, мм:
—
105
Размер инструментов, мм:
—
40х40
Перемещение по оси X, мм:
—
500
Перемещение по оси Z, мм:
—
1850
Мощность, кВт:
—
22
Ускоренный ход по оси Z, мм/мин:
—
6000
Диапазон поперечных подач по оси X, мм/об:
—
3
Диапазон продольных подач по оси Z, мм/об:
—
5
Точность позиционирования по осям X / Z, мм:
—
0.015 / 0.015
Повторяемая точность позиционирования по осям X / Z, мм:
—
0.012 / 0.012
Конус шпинделя, -:
—
Ход пиноли задней бабки, мм:
—
200
Диаметр пиноли задней бабки, мм:
—
100
Конус пиноли задней бабки:
—
КМ6
Твердость станины:
—
52HRC
Шаг скорости шпинделя:
—
4-скоростная бесступенчатая коробка передач
Максимальный диаметр обточки над станиной, мм:
—
1000
Максимальный диаметр обточки над суппортом, мм:
—
630
Расстояние между центрами (РМЦ), мм:
—
2000
Количество инструментов:
—
4 + 2 (резцедержатель)
Система ЧПУ:
—
GSK980TDC на русском языке
Масса, кг:
—
5500
Размеры в собранном виде (Д х Ш х В), мм:
—
4500х2100х2250
Производитель:
—
REALREZ
