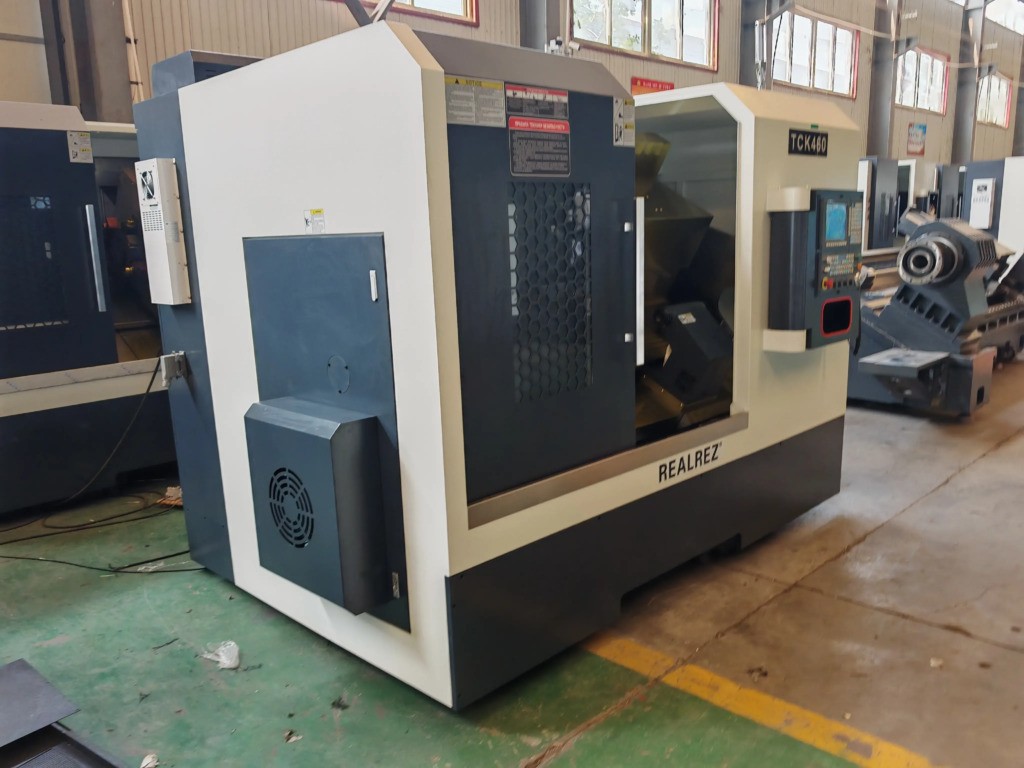

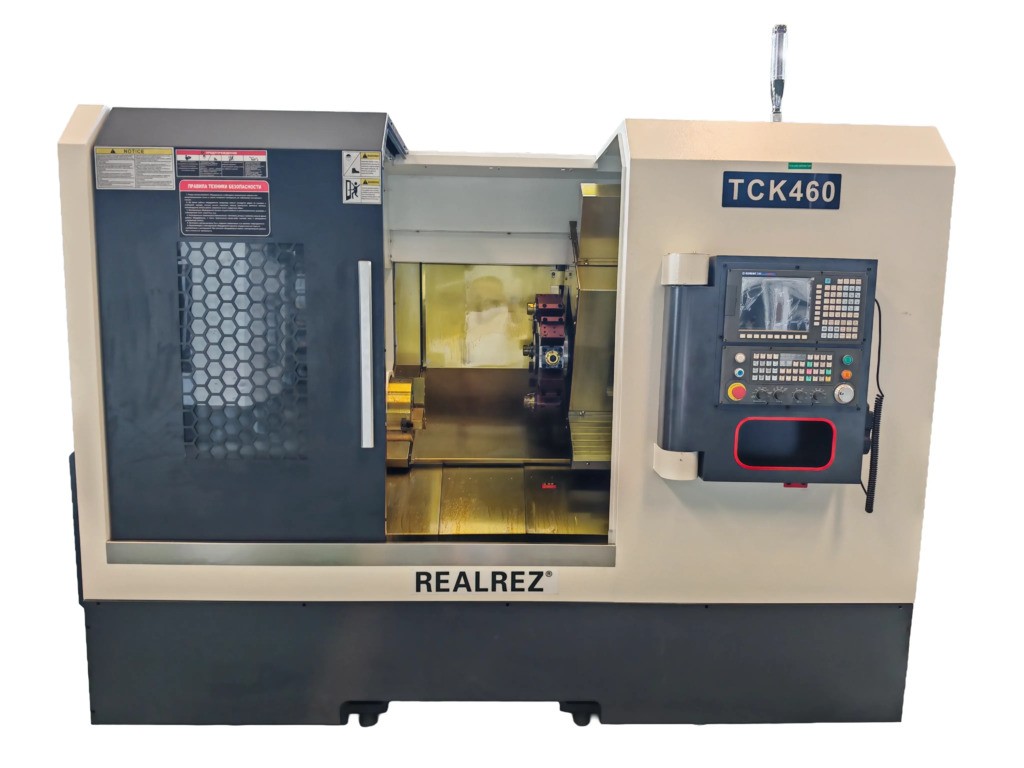

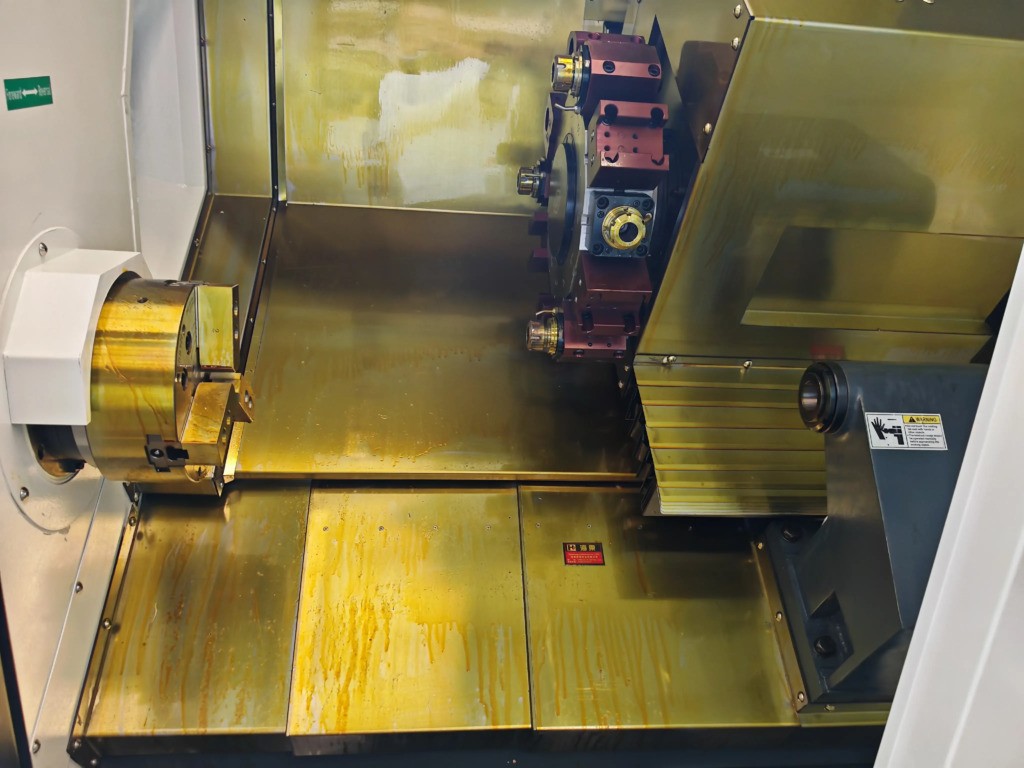

Токарный станок с ЧПУ ТCK 460x350 с наклонной станиной (Ось Y и GSK988Ta)
Токарный станок с ЧПУ предназначен для высокоточной обработки деталей типа тел вращения в один или несколько проходов в полностью автоматическом цикле. Оборудование обеспечивает обработку наружных и внутренних поверхностей, включая сложные криволинейные и ступенчатые профили, что делает его универсальным решением для серийного и индивидуального производства.
Станок позволяет обрабатывать заготовки диаметром до 460 мм над станиной и до 170 мм над суппортом, что обеспечивает широкие технологические возможности. Благодаря высокоскоростному шпинделю оборудование подходит как для чистовой, так и для получистовой токарной обработки, включая обработку чугунных отливок.
Токарно-фрезерный центр с приводным инструментом
Модель оснащена приводным инструментом с возможностью радиальной и осевой обработки, что превращает станок в полноценный токарно-фрезерный центр. Это позволяет выполнять сложные комбинированные операции без дополнительного оборудования.
Высокоточные линейные направляющие HIWIN (Taiwan) обеспечивают жёсткость конструкции, устойчивость к вибрации и позволяют выполнять обработку с большими съемами. Использование современных CAD/CAM-систем значительно упрощает переналадку — смена программы сокращает трудоемкость настройки на 80–90% по сравнению со станками с ручным управлением.
Возможности обработки
- Станок выполняет полный спектр токарных операций:
- точение наружных поверхностей;
- расточка отверстий;
- обработка внутренних и наружных конических и криволинейных поверхностей;
- нарезание наружной и внутренней резьбы;
- обработка дуг и фасок;
- разворачивание отверстий;
- скоростная обработка черных и цветных металлов.
Оборудование широко используется в автомобилестроении, приборостроении, аэрокосмической отрасли, производстве электроники, металлообработке и других сферах, где требуются высокая точность и крупные объёмы производства.
Преимущества станка
- Высокоточный шпиндель с возможностью фрезерования.
- Приводной инструмент — радиальная и осевая обработка.
- Точная работа по осям X/Y/Z.
- Жёсткие направляющие HIWIN (Taiwan).
- Мощность главного двигателя увеличена до 11 кВт.
- Индексация шпинделя, ось С.
- Быстрая переналадка благодаря поддержке CAD/CAM.
- Надежная гидравлическая задняя бабка.
- Система охлаждения и автоматической смазки.
- Полная защитная оснастка и современное LED-освещение.
Базовая комплектация

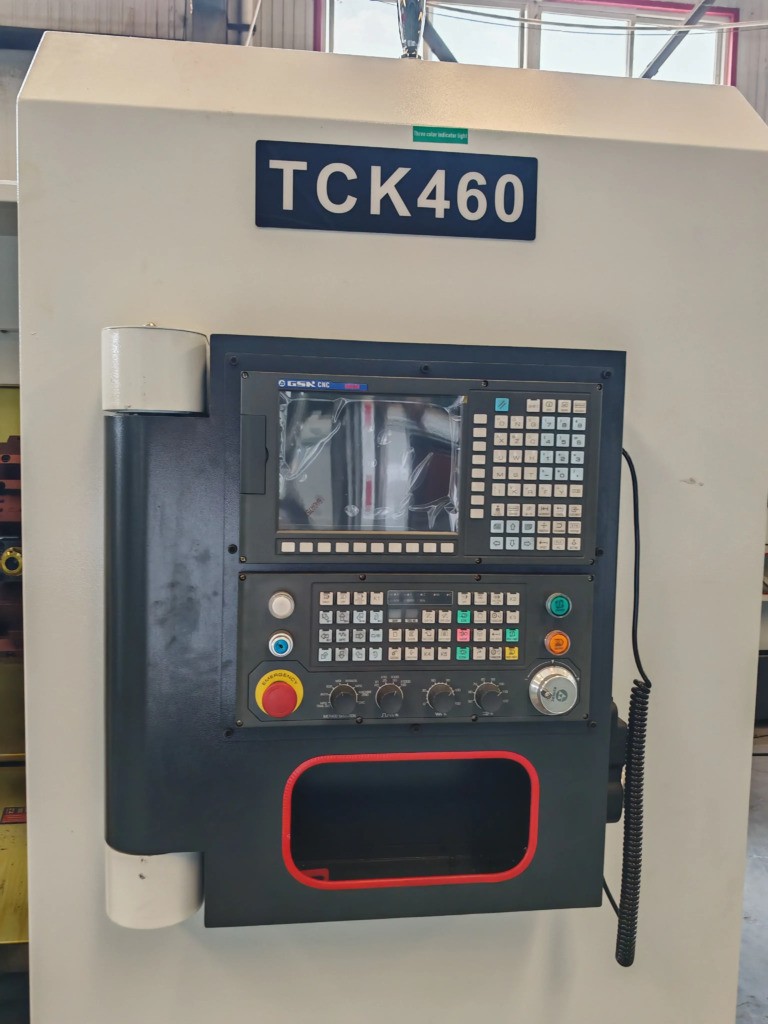

- Система ЧПУ GSK988Tа (русская версия).
- Главный серводвигатель + серводвигатели осей X/Z.

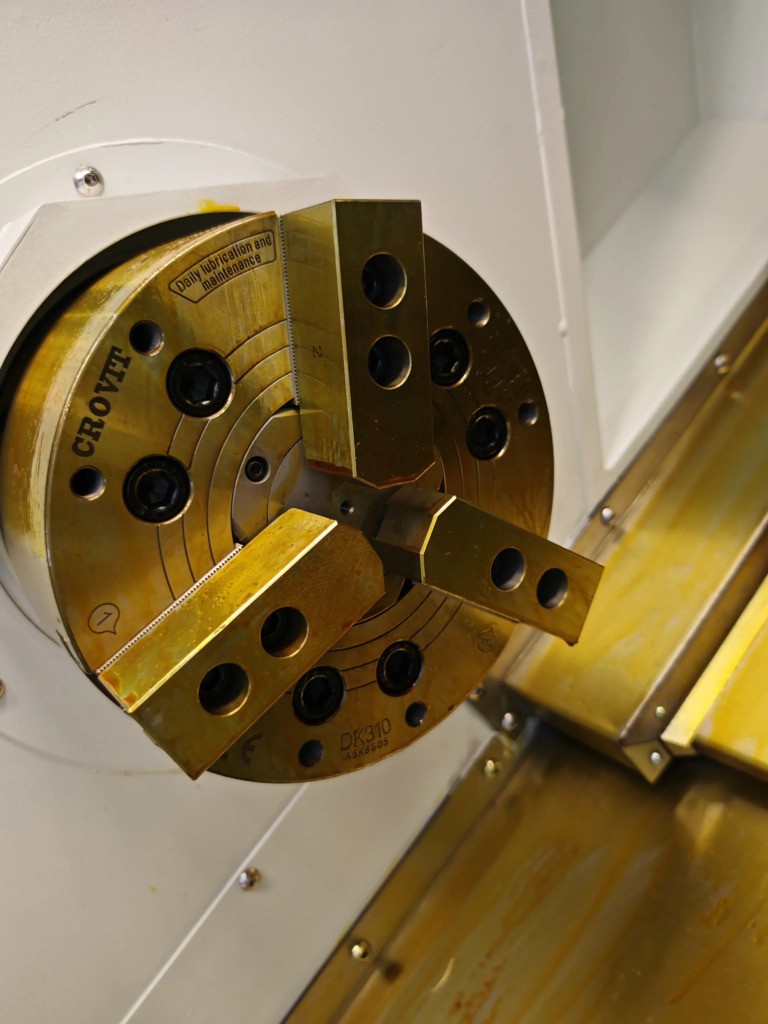

- Гидравлический полый патрон D=250 мм с кулачками.

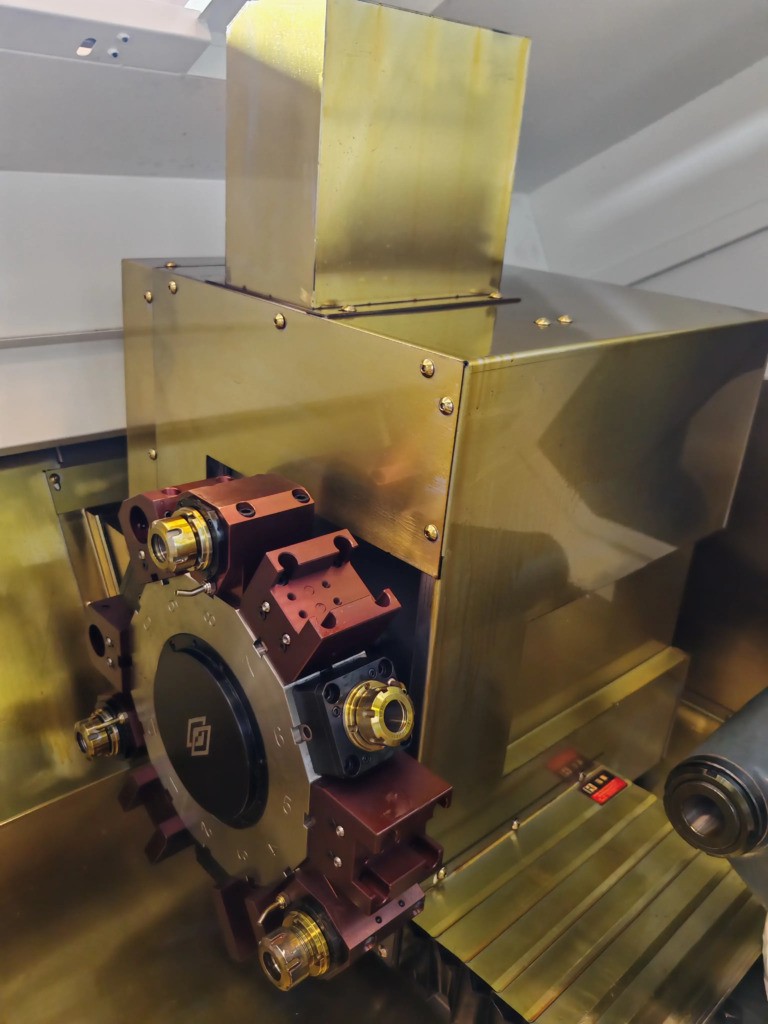

- 12-позиционная фрезерная револьверная головка с приводным инструментом:
- 6 простых блоков (3 осевых + 3 под квадратный инструмент),
- 3 радиальных блока,
- 3 фронтальных блока.
- Ось Y (ход 50 мм).
- Ось С — индексация шпинделя.
- Подшипники HRB на шпиндельном узле и приводных валах.
- ШВП и линейные направляющие Taiwan.
- Гидравлическая задняя бабка.
- СОЖ (система охлаждения).

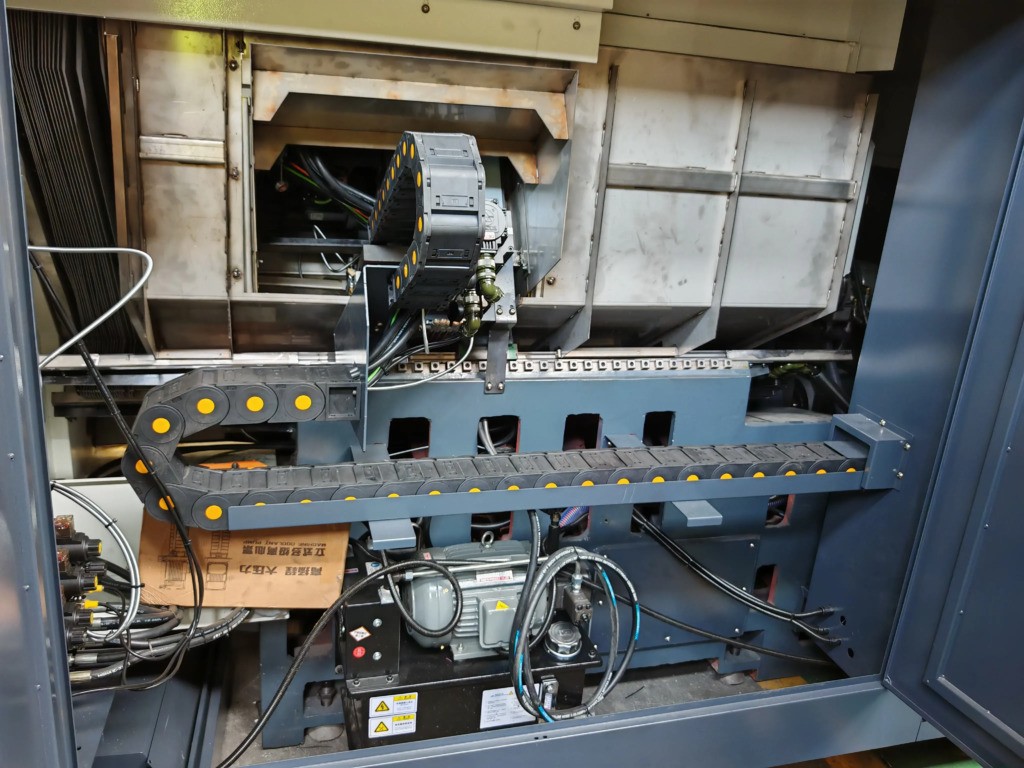

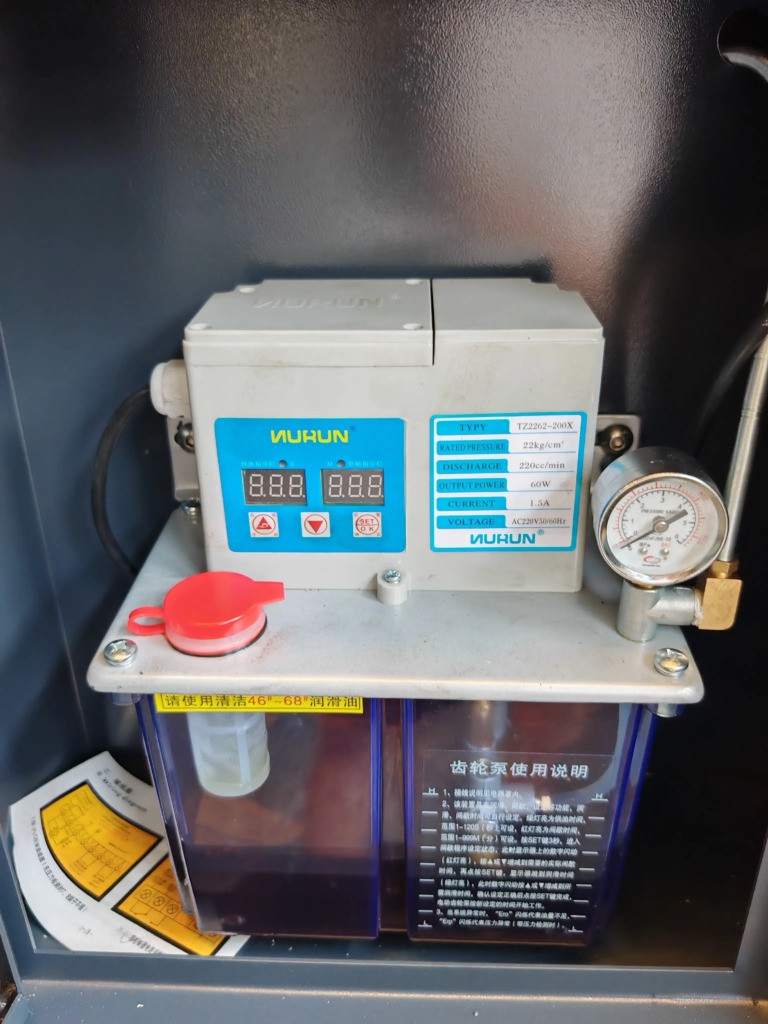

- Автоматическая смазка направляющих и ШВП.
- LED-подсветка рабочей зоны.
- Аварийная остановка, защитные кожухи.
- Комплект инструментов.
