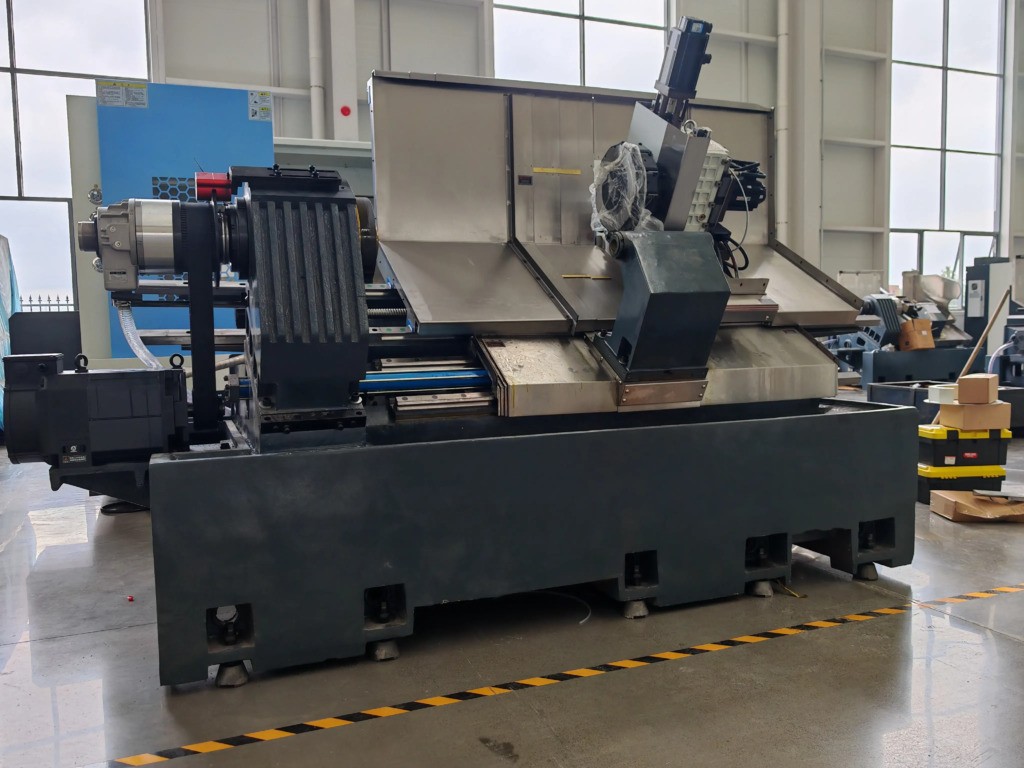

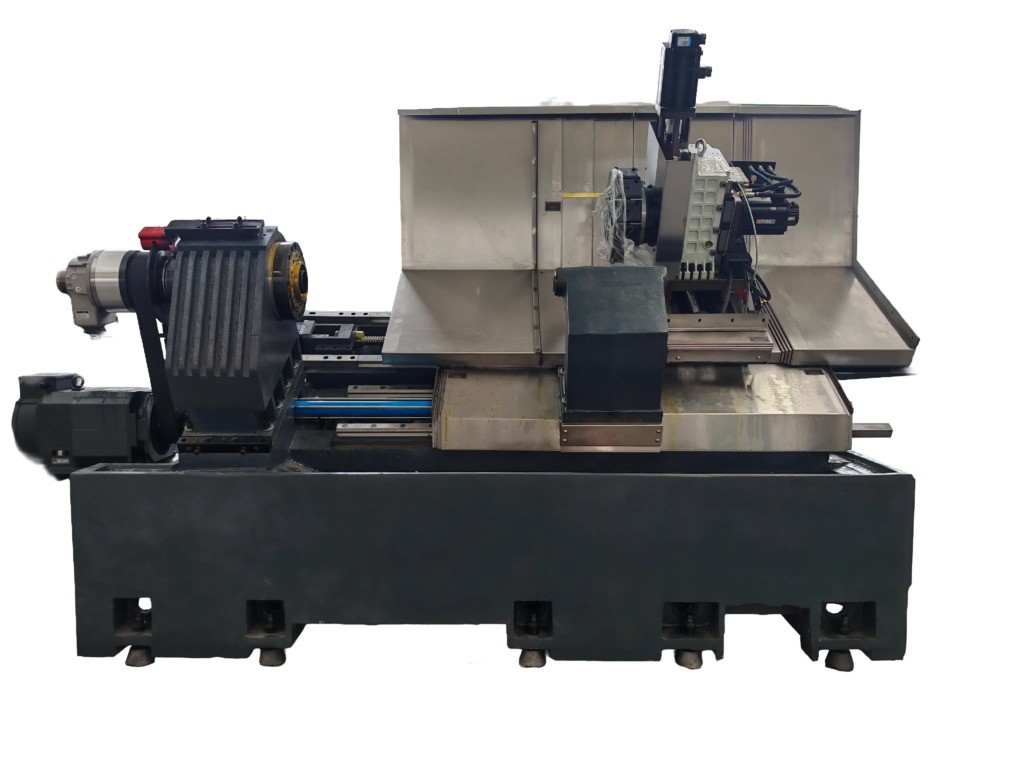

Токарный станок с ЧПУ ТCK 600x1000 с наклонной станиной (Ось Y и GSK988Ta)

Высокоточный токарный станок с ЧПУ предназначен для автоматической обработки наружных и внутренних поверхностей деталей типа тел вращения, включая сложные ступенчатые и криволинейные профили. Станок обеспечивает обработку заготовок диаметром до 600 мм над станиной и до 300 мм над суппортом, что расширяет возможности механической обработки и подходит для серийного и единичного производства.

Благодаря высокоскоростному шпинделю оборудование эффективно выполняет чистовую и получистовую обработку, включая обработку чугунных отливок. Точные перемещения по осям X и Z обеспечиваются направляющими качения HIWIN (Taiwan), которые обладают высокой жёсткостью и устойчивостью к вибрации, позволяя вести работу с увеличенными припусками.

Использование современных систем CAD/CAM значительно облегчает эксплуатацию станка. Переналадка осуществляется сменой программы на панели ЧПУ и сокращает трудозатраты на 80–90%, что особенно важно при обработке сложных деталей и частой смене номенклатуры.

Возможности обработки

• Станок выполняет широкий спектр токарных операций:
• точение наружных цилиндрических и конических поверхностей;
• расточка отверстий;
• обработка криволинейных профилей;
• нарезание внутренней и наружной резьбы;
• обработка дуг и фасок;
• разворачивание отверстий;
• высокоскоростная обработка черных и цветных металлов.

Оборудование применяется в автомобилестроении, приборостроении, аэрокосмической отрасли, электронном производстве, оборонной промышленности, а также в любых областях, где требуется высокая точность и стабильность обработки.

Преимущества модели

• Большой диаметр обработки — до 600 мм.
• Высокоскоростной шпиндель для чистовой и получистовой обработки.
• Жёсткие направляющие HIWIN TAIWAN.
• Уменьшение времени переналадки до 90%.
• Поддержка современных CAD/CAM систем.
• Возможность расширения до токарно-фрезерного центра.
• Подходит для работы с тяжелыми заготовками и высокопрочных металлами.

Базовая комплектация

• Система ЧПУ GSK988Tа, русская версия

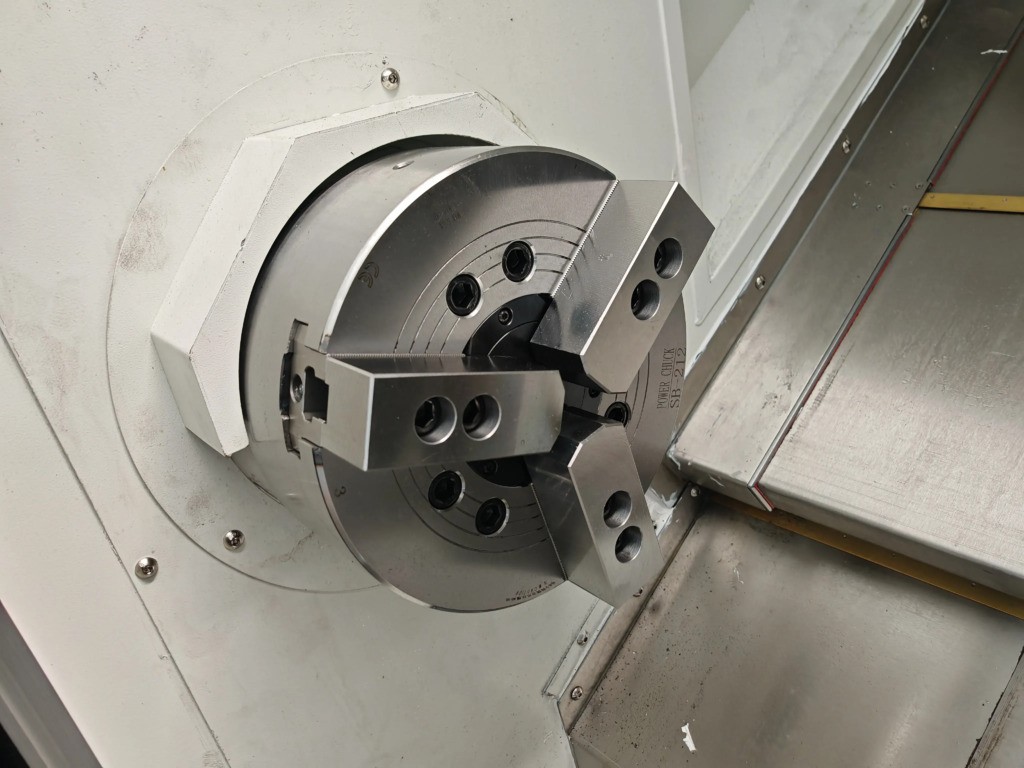

• Гидравлический 3-кулачковый патрон D=300 мм + комплект кулачков.
• 12-позиционная гидравлическая револьверная головка (25×25).

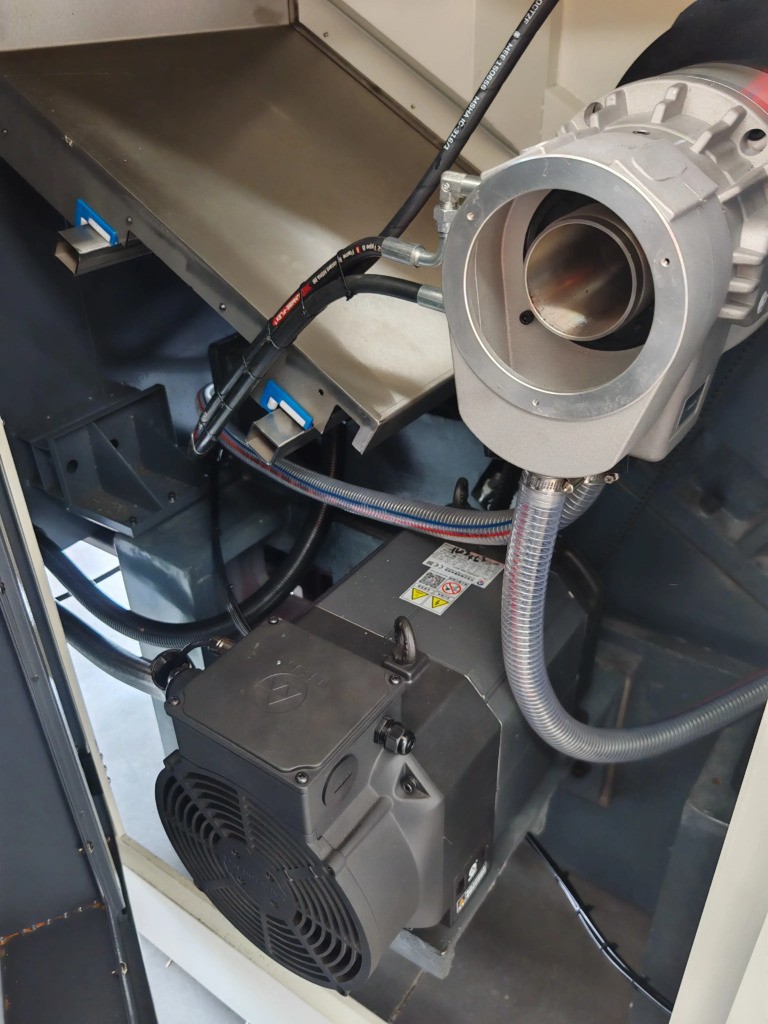

• Мощный главный серводвигатель 15 кВт.
• Серводвигатели осей X и Z.
• Линейные направляющие качения Taiwan.

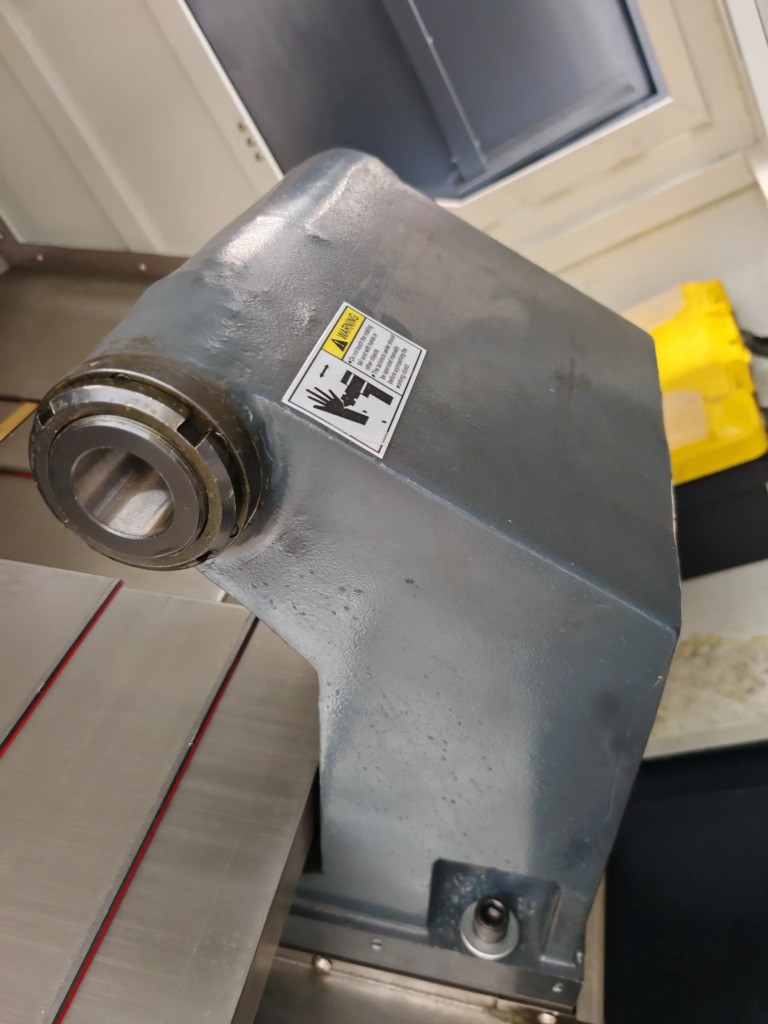

• Гидравлическая задняя бабка.

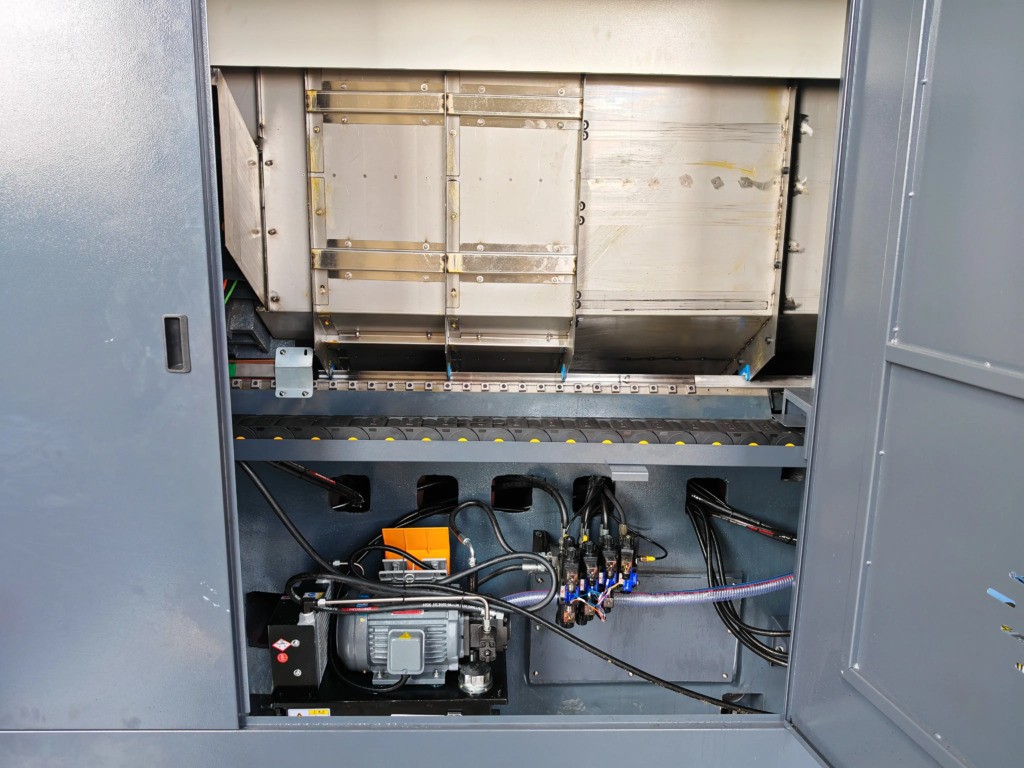

• Система охлаждения (СОЖ).
• Автоматическая система смазки всех направляющих и ШВП.
• Подшипники HRB на шпиндельном узле и приводных валах.
• LED-освещение рабочей зоны.

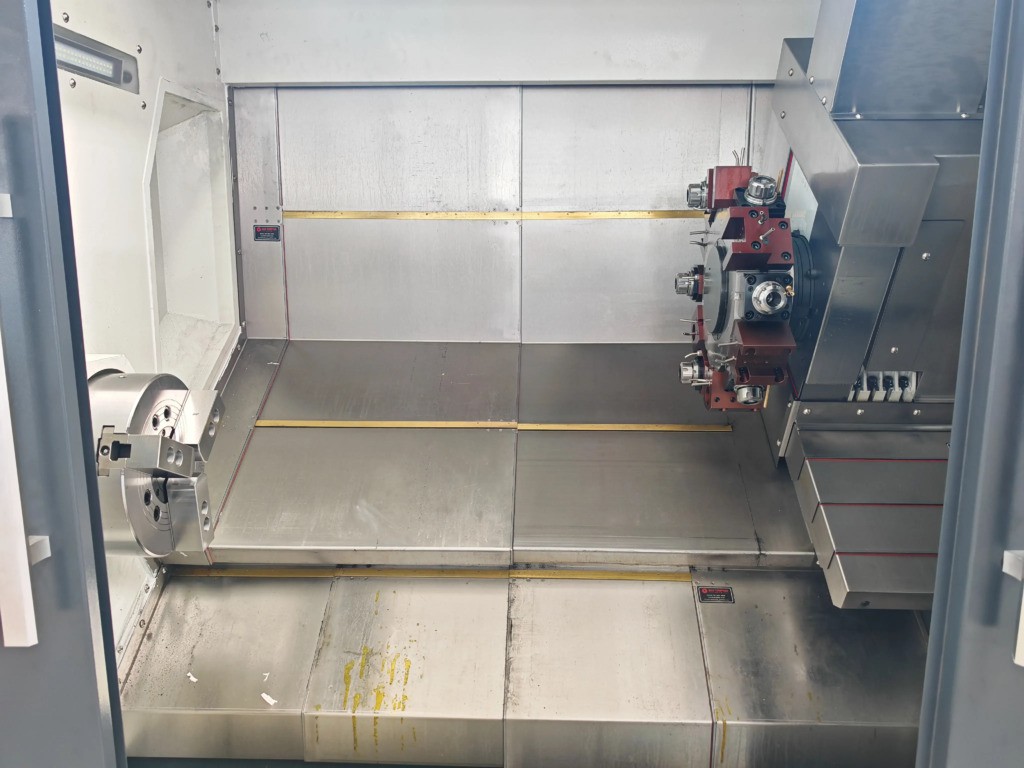

• Защитные кожухи рабочей зоны.
• Кнопка аварийной остановки.

Комплект инструмента.

Паспорт и инструкция на русском языке.

Расширенная комплектация (опционально)

• Стойка ЧПУ Siemens 828D (русская версия).
• Стойка ЧПУ Fanuc Oi-TF Plus.
• Гидравлический полый патрон D=300 мм или D=380 мм со станцией (скорость до 3500 об/мин).

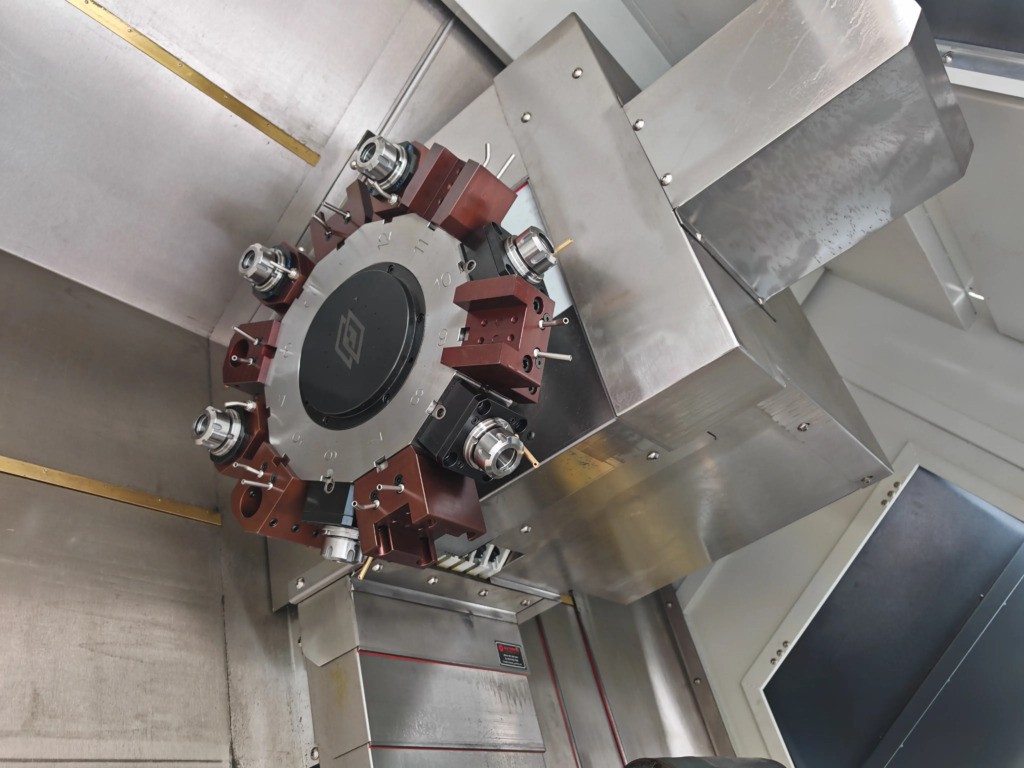

• 12-позиционная фрезерная револьверная головка с возможностью установки приводного инструмента.
• Приводные блоки инструмента: фронтальные 0° и радиальные 90°.
• Серводвигатель повышенной мощности 18,5 кВт.
• Ось С — индексация шпинделя.
• Сепаратор СОЖ от масла.
• Задняя бабка с сервоприводом (GSK, Siemens или Fanuc), программируемая со стойки ЧПУ.
• Неподвижный и вращающийся центры (КМ5).
• Конвейер для стружки.
• Улавливатель деталей.
• Автоматическая подача (барфидер BS-65 или гидравлический барфидер).
• Разъём для подключения барфидера BS-65.
• Система измерения инструмента Renishaw HPMA.
• Конус шпинделя A2-11 (скорость до 2500 об/мин при патроне D=300–380 мм).
